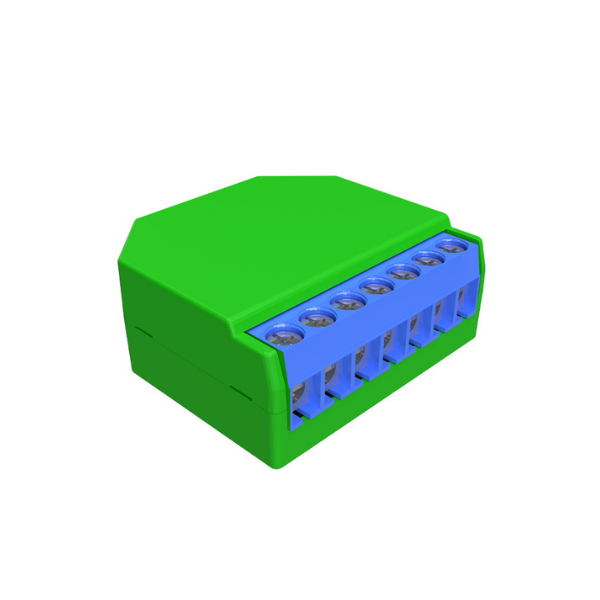

Shelly Dimmer 2 fényerőszabályzós, WiFi-s okos lámpavezérlés

Leírás

A Shelly Dimmer 2 a Shelly Dimmer fényerőszabályzós okosrelé új, 2020 nyarán megjelent verziója. Elődjéhez hasonlóan ez is egy Wi-Fi-vel felszerelt okosvezérlés fényerőszabályzós világításvezérléshez. Elődjéhez képest a továbbfejlesztett verzió képes nulla vezeték nélkül, csak fázisvezetékes bekötéssel is működni, de természetesen a Shelly Dimmerhez hasonló bekötéssel, nullával és fázissal is működik.

Segítségével a vezérelt lámpákat lehet ki / be is lehet kapcsolni, vagy a fényerejüket is lehet szabályozni. Segítségével könnyedén beállíthatjuk a napszakhoz, az aktuális tevékenységhez (TV nézés, olvasás, vacsora, összejövetel stb.) vagy a hangulatunkhoz illő fényerőt a szobákban. Nem csak interneten keresztüli lehet a lámpákat vele vezérelni, hanem előre beállíthatunk egyszeri vagy ismétlődő időzített vezérléseket is, akár az aktuális napkelte vagy napnyugta időpontjához igazítva is.

A ki-bekapcsolást folyamatos halványítással vagy erősítéssel is képes vezérelni.

Mint minden más Shelly relének, ennek az apró mérete is lehetővé teszi, hogy akár egy szabványos villanykapcsoló mögé a kapcsolóaljzatba vagy egy villamossági kötődobozba beszereljük.

A Shelly Dimmer vezérléssel izzólámpákat és halogénlámpákat is lehet vezérelni 10-220W közötti teljesítmény esetén, valamint fényerő-szabályozható LED lámpákat: 50-200VA / 10W – 200W teljesítmény-sávban, vagy ellenállás-induktív terhelésű ferromágneses transzformátorokat (pl. alacsony feszültségű halogén lámpákat ferromágneses transzformátorral) 50-150VA teljesítmény között.

A Wi-Fi-s működésnek köszönhetően működéséhez nem kell külön vezérlés vagy gateway, direktben a WiFi hálózatra csatlakozik az eszköz, és mobiltelefon app-ból, webböngészőből, vagy HTTP/UDP protokollon keresztül otthonautomatizációs rendszerekből is vezérelhető.

Kompatibilis a Google Home/Google Assistant és Amazon Echo hangvezérlésével is.

Időzíthetősége:

• a hét napjaira beállítható ki/bekapcsolási időzítés vagy fényerősség állítás, vagy színváltás
• támogatja napkeltéhez és napnyugtához kapcsoló időzítéseket is



Bekötési lehetőségek:



1. nullvezetékkel
2. nullvezeték nélkül

1. Amikor a bekötés csak fázissal történik (nullvezeték nélkül), akkor a Shelly Dimmer 2 működéséhez egy min. 10W teljesítményfelvételű fényforrás szükséges. Amennyiben a fényforrás ennél kisebb teljesítményű, akkor a (3). ábrán levő, „Bypass” névvel jelölt kis modul bekötése szükséges. (Jelenleg még nem elérhető.)
2. A. 4. ábrán pedig egy speciális bekötési mód látható, amikor a kapcsolók a nullavezetéket szakítják meg.

* A „Bypass” modul jelenleg még nem elérhető.

Fontos: a Shelly Dimmer 2 működéséhez biztosított fázis és a kapcsoló(k)tól érkező kapcsolt fázis(ok) azonos fázisról kell, hogy érkezzen(ek), a Shelly Dimmer 2 nem alkalmas többfázisú működésre!



A biztonság az első!

• A Shelly Dimmer beépített hőérzékelője túlmelegedés esetén lekapcsolja az eszközt.
• A relé pedig lekapcsolja az áramkört, amennyiben az előre megadott max. teljesítménynél nagyobb áramfogyasztást érzékel az eszköz.



Shelly Dimmer beépített programozási / debug csatlakozója segítségével alternatív alapszoftver (firmware) telepíthető az eszköz 4MB-os ESP8266 chipjére. A csatlakozóhoz USB-to-UART adapter és egy megbízható 3.3V táp szükséges min. 350 mA teljesítménnyel.
